Контроль утечек системой "СТРУНА"

Применение датчиков систем "Струна" позволяет реализовать нормативные требования экологической и пожарной безопасности.

Контроль утечек в двустенных резервуарах с заполненным тосолом межстенным пространством осуществляется ППП для межстенного пространства (рис. 1) с датчиками уровня и температуры. ППП для межстенного пространства устанавливается в расширительный бачок. Для подключения используется своя линия связи, аналогичная всем другим ППП. Установочные размеры фланца аналогичны фланцам ППП для АЗС. Типовой рабочий диапазон измерения уровня – 400мм.

Контроль утечек в трубопроводах находящихся под давлением и одностенных резервуаров СУГ, осуществляется датчиком давления с применением специальных режимов устройства вычислительного (УВ) и устройства управления (УУ).

Контроль утечек на нефтебазах и АЗС в одностенных вертикальных и горизонтальных резервуарах в режиме хранения возможен с применением специальных режимов УВ и УУ.

Для сигнализации при появлении утечек можно воспользоваться функциональными возможностями УВ и УУ или функциональными возможностями программного обеспечения, установленного на персональный компьютер.

Контроль утечек

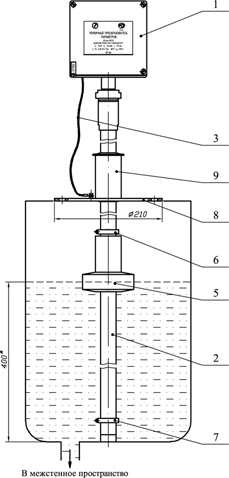

Рис. 1

  1. контроллер
  2. БДУТ
  3. шина заземления
  4. кабель
  5. поплавок уровня
  6. верхнее ограничительное кольцо
  7. нижнее ограничительное кольцо
  8. фланец
  9. направляющая
  10. крышка
* - типовая высота взлива

Контроль утечек в двустенных резервуарах с заполненным инертным газом межстенным пространством осуществляется датчиком давления.
