Условия поставки системы "СТРУНА"

Один комплект системы “Струна” состоит из центральной части (шкаф, устройство вычислительное (УВ), блок индикации (БИ), межблочные кабели, эксплуатационная документация (ЭД)), от 1 до 16 датчиков ППП (Первичных Преобразователей Параметров) по варианту исполнения и дополнительных услуг (по желанию заказчика).

Датчики ППП изготавливаются непосредственно под размеры резервуаров заказчика.

1.1 Для изготовления cистем “Струна”, Заказчик предоставляет в "Бланке заказа" следующую информацию о резервуарах и системе:

1) максимальная высота взлива нефтепродукта или СУГ в резервуаре - Н1 (рис.1, рис.2).

2) расстояние от днища резервуара до крышки горловины или крепёжного фланца на АЗС, АГЗС, НБ - Н2 (рис.1, рис. 2).

3) расстояние от крышки горловины до крышки приямка или крыши навеса контейнерных АЗС, АГЗС - H3 (рис.1).

4) Тип плотномера ("погружной" или "поверхностный") и количество плотномеров в каждом резервуаре.

5) Марку продукта (АИ-92, ДТ, АИ-80 и т.п.) в соответствующем номере резервуара.

6) Интерфейс подключения УВ к компьютеру (RS-232 – до 100м, RS-485 – до 1200м, USB – через конвертор).

7) Количество силовых или релейных каналов для управления оповещателями или насосами, магнитными пускателями (оповещатели в основном применяются для световой и звуковой сигнализации от перелива, релейные каналы - для передачи сигналов во внешние шкафы автоматики).

8) Градуировочные таблицы в электронном виде на каждый резервуар (таблицы могут быть введены как в процессе изготовления, так и позже самим заказчиком с помощью поставляемой бесплатной программы).

9) Для двустенных резервуаров заказываются датчики давления или датчики уровня тосола в расширительных бачках.

10) Наличие программного обеспечения для компьютера и дополнительных услуг.

2.1 Датчики ППП поставляются с крепежным фланцем, обеспечивающим герметичность и вертикальность установки его в резервуаре. Заказчиком производится доработка резервуаров нефтепродуктов на АЗС и НБ под установочные размеры фланца ППП.

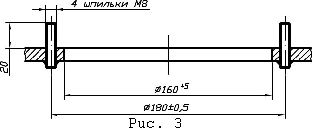

2.2 Для любых датчиков ППП и резервуаров с высотой взлива до 4 метров, достаточно одного отверстия с установочными размерами, указанными на Рис. 3.

2.3 Для датчиков ППП и резервуаров с высотой взлива до 18 метров (нефтебазы) необходимы два посадочных места с установочными размерами, указанными на Рис. 3.

2.4 В вертикальных резервуарах с понтонами, установку датчиков ППП можно проводить в обсадные перфорированные трубы направляющих понтона.

2.5 Для резервуаров СУГ особое внимание следует уделить подготовке резервуаров для ППП с плотностью. ППП с плотностью устанавливается или на два фланца с Ду100мм, или на один с Ду200мм (ГОСТ 12815-80 с Ру = 1,6 МПа исполнение 2).

2.6 Посадочные места датчиков ППП унифицированы, в случае возникновения проблем с установкой датчиков, можно обратиться в ООО "Технотрейд" для согласования нестандартного решения.

3.1 Заказчиком прокладываются в трубах кабели марки МКЭШ 5х0,35 ГОСТ 10348-80 от каждого резервуара до операторской. Свободные концы кабеля в приямках должны быть защищены металлорукавом. Для выполнения требований молниезащиты трубы должны быть металлическими и быть заземлены на общий контур заземления.

3.2 Внешние оповещатели (световые, звуковые), исполнительные механизмы, а также кабели от них до устройства УУ системы “Струна” устанавливает Заказчик.

4.1 Система измерительная “Струна” вводится в эксплуатацию в соответствии с “Инструкцией по монтажу пуску и регулированию», “Руководством по эксплуатации” и «Руководством оператора», как специалистами Исполнителя, так и представителями Заказчика, прошедшими обучение.

5.1 Гарантийный срок работы уровнемера составляет 1,5 года с момента ввода в эксплуатацию, но не позднее 3-х месяцев со дня приёмки ОТК. Послегарантийное обслуживание обеспечивается по отдельному договору.
