Бездротовий комунікатор WFC

Призначення #

Для обміну даними між системами управління та заправним обладнанням на АЗС (колонки, системи вимірювання рівня, цінові табло та ін.) часто застосовуються різні дротові інтерфейси:

• різні типи інтерфейсів струмової петлі,
• інтерфейси, керовані напругою,
• інтерфейси RS-485,
• інтерфейси RS-422,
• інтерфейси RS-232,
• інші

Ці інтерфейси мають безліч переваг, але всі вони мають загальний недолік - вони провідні, тому для підключення потрібно прокладання кабелів. Як правило, кабелі прокладаються в підземних трубах, які вимагають земляних робіт (зняття верхнього шару асфальту або іншого покриття, копання траншей, прокладання кабелів тощо).

Бездротовий зв'язок є альтернативою дротовому з'єднанню, він спрощує весь процес і усуває необхідність прокладання кабелів: системи управління та обладнання заправної станції можуть обмінюватися даними, але зв'язок здійснюється по бездротовій мережі замість дротового кабеля.

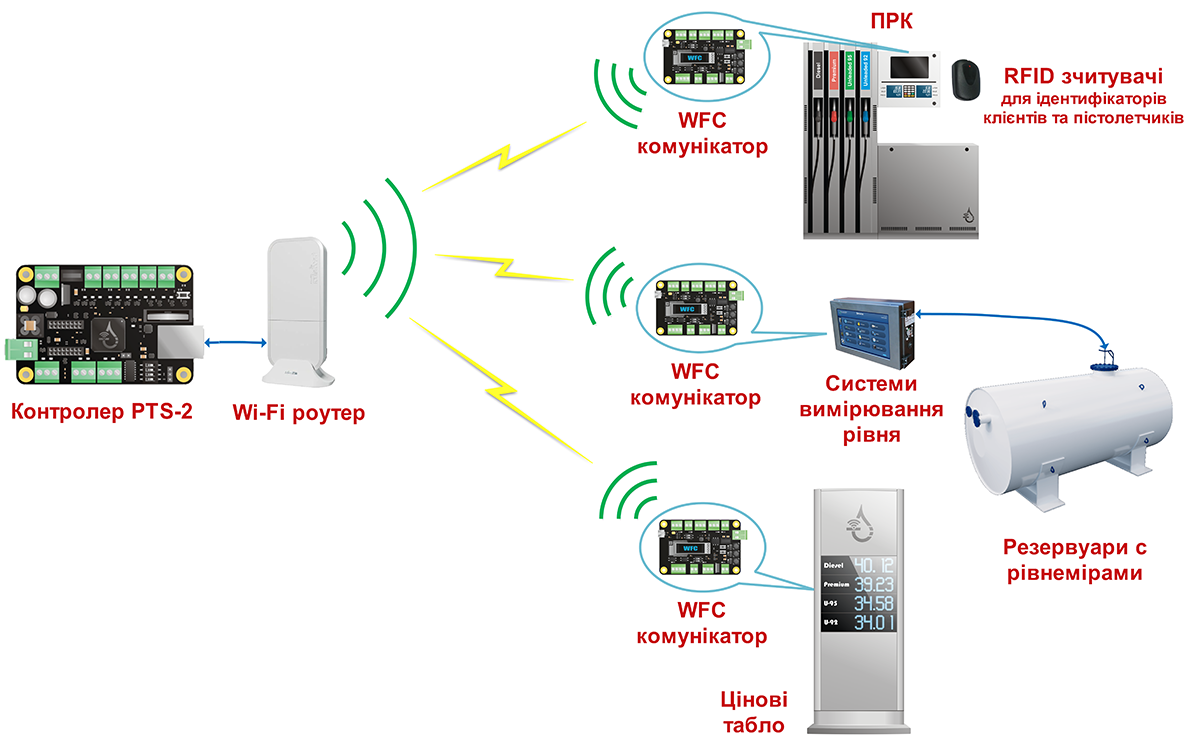

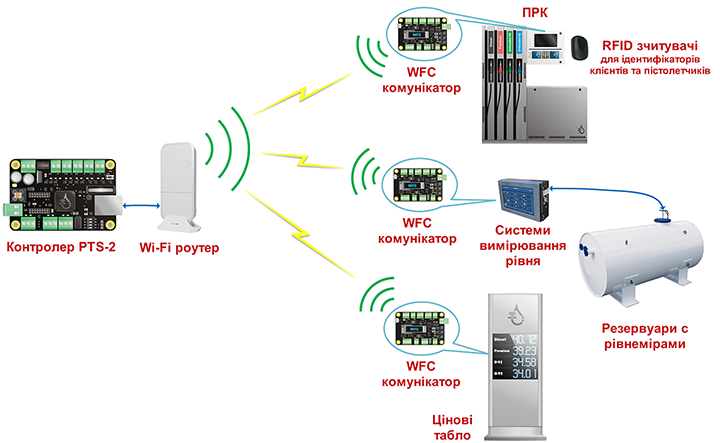

Комунікатор WFC працює спільно з контролером PTS-2, де комунікатор WFC забезпечує бездротовий зв'язок та підключення до пристроїв з використанням різних апаратних інтерфейсів, а контролер PTS-2 управляє зв'язком з підключеними пристроями (ПРК, системами вимірювання рівня, ціновими табло, зчитувачами та системами ідентифікації автомобілів).

Бездротовий комунікатор WFC має такі переваги, як швидкість монтажу, гнучкість налаштувань, висока безпека, висока завадостійкість та інші.

Наявність багатого набору інтерфейсів на платах комунікатора WFC дозволяє підключати його практично до всіх існуючих марок ПРК бездротовим способом без необхідності прокладання будь-яких кабелів. Контролер заправної станції PTS-2 здійснює зв'язок з ПРК з використанням протоколу зв'язку, а зв'язок WFC забезпечує бездротове з'єднання з ним.

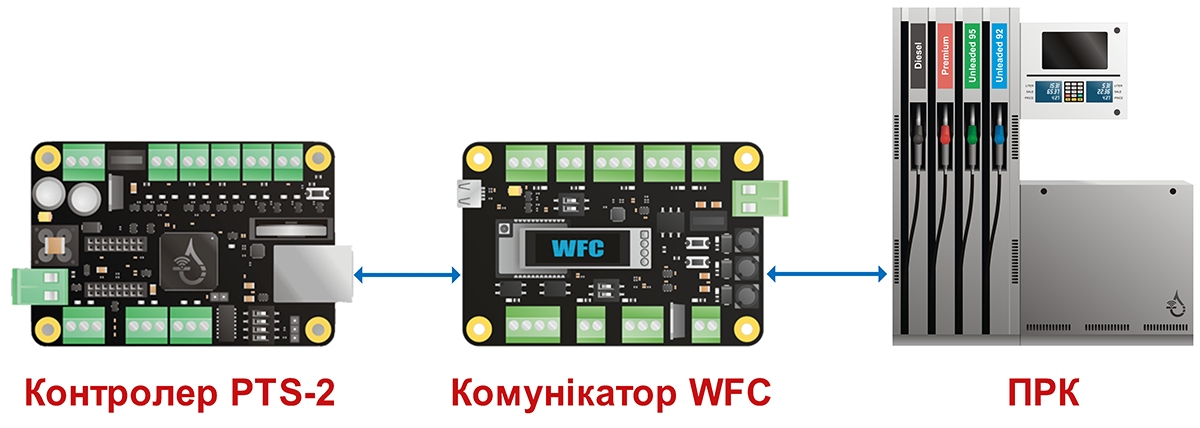

Крім бездротового зв'язку комунікатор WFC здатний працювати і в дротовому режимі, в якому WFC служить універсальним перетворювачем інтерфейсу для ПРК з можливістю перетворення вхідних інтерфейсів RS-232 і RS-485 у безліч вихідних інтерфейсів:

• 2-провідна струмова петля
• 3-провідна струмова петля
• 4-провідна струмова петля
• 2-провідний інтерфейс, керований напругою
• інші

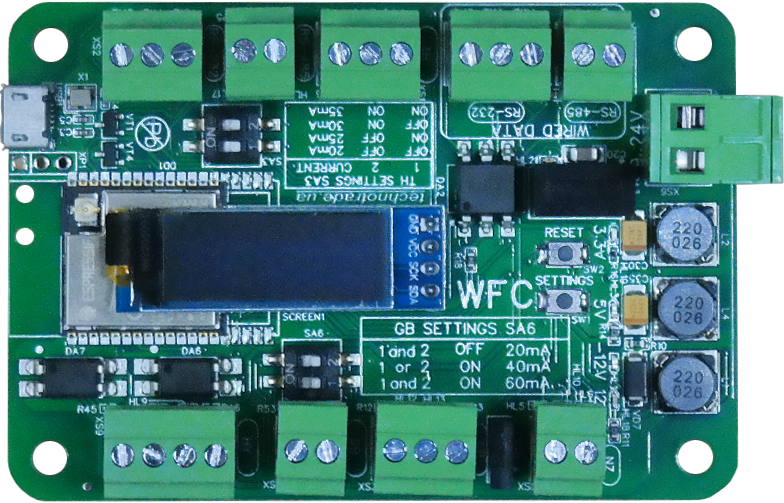

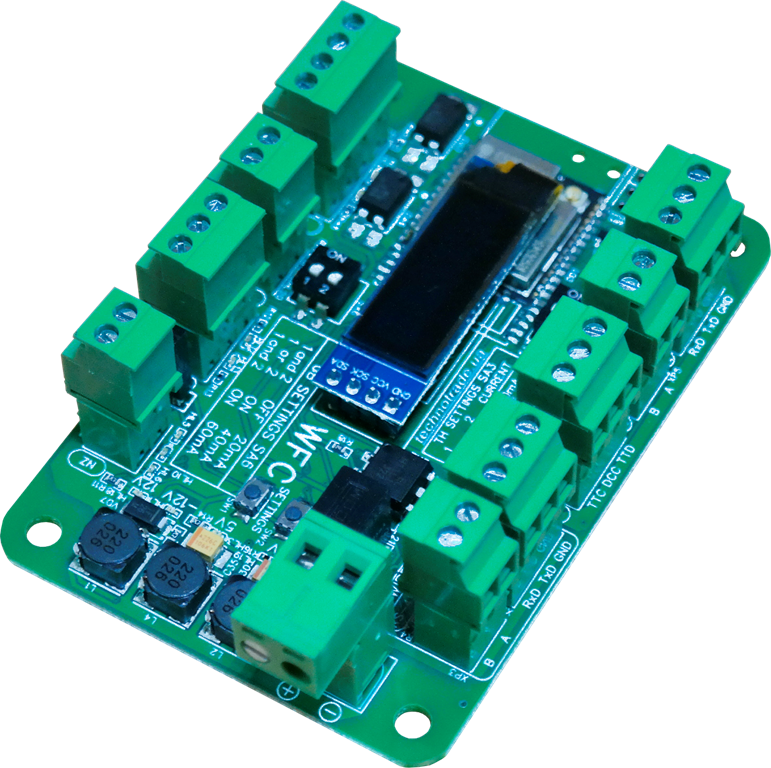

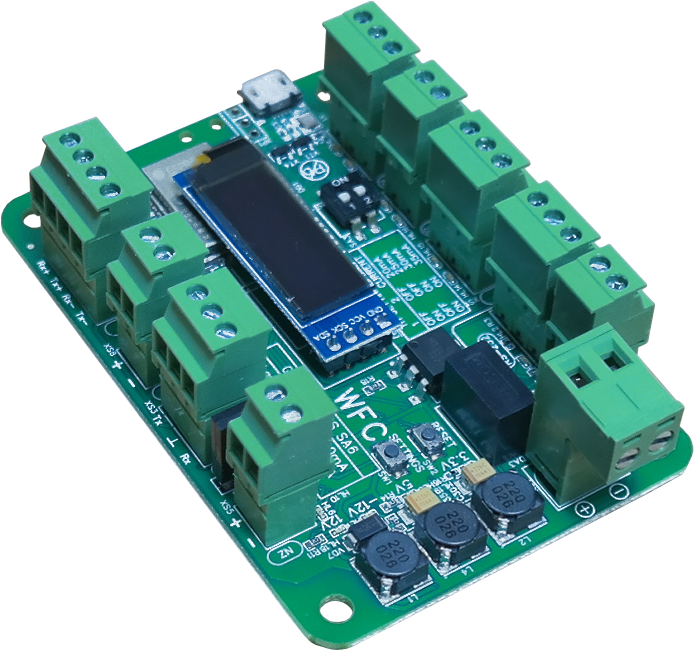

Габарити плати комунікатора WFC надзвичайно малі (розміром із кредитну картку), що робить її придатною для встановлення всередині будь-якого стороннього обладнання.
