Преобразователь интерфейсов для ТРК LP

НАЗНАЧЕНИЕ


Преобразователь интерфейсов для ТРК LP (RS-485/RS-232 в 3-ех проводную токовую петлю и обратно) предназначен для связи с топливораздаточными колонками, имеющими интерфейс "3-ех проводная токовая петля" по интерфейсам:

  • RS-232,
  • RS-485 (2-ух проводный)

Преобразователь интерфейсов LP может применяться со следующими марками ТРК, имеющими интерфейс связи с системой управления "3-ех проводная токовая петля": Logitron, Emgaz Dragon, Gilbarco Marconi.

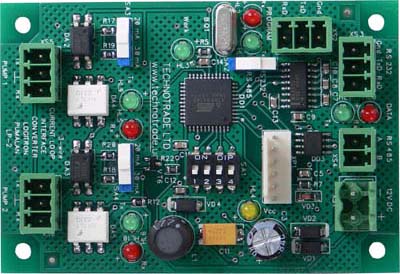

LP-2 (плата 2-ух канального преобразователя):

Преобразователь интерфейсов для ТРК LP
Преобразователь интерфейсов для ТРК LP
Нажмите на изображение для увеличения

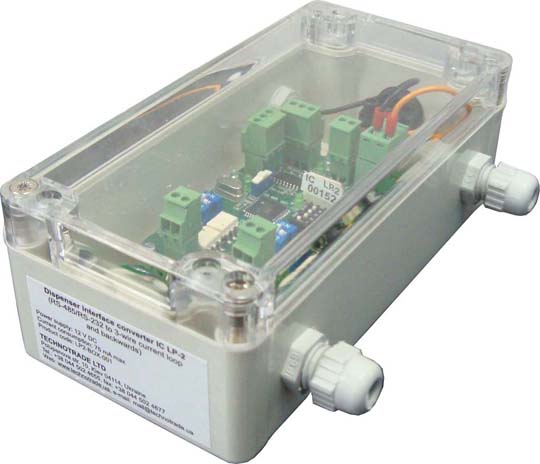

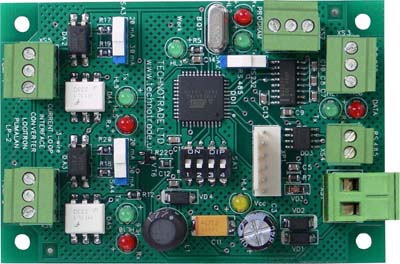

LP-2 (плата 2-ух канального преобразователя в корпусе):

Преобразователь интерфейсов для ТРК LP
Преобразователь интерфейсов для ТРК LP Преобразователь интерфейсов для ТРК LP Преобразователь интерфейсов для ТРК LP
Нажмите на изображение для увеличения



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Спецификация:

Напряжение питания 12 В постоянного тока
Максимальное потребление тока 75 мА
Диапазон рабочих температур от -40°C до +80°C
Вес 45 г
Габаритные размеры 85 x58 x 25 мм


Технические характеристики:

Значение тока в интерфейсе "токовая петля" Устанавливается DIP-переключател соответствующего канала ТРК, возможные значения тока: 20 мА, 30 мА


Порты связи:

НАЗВАНИЕ ПОРТАИНТЕРФЕЙСНАЗНАЧЕНИЕ
Порт данных RS-232 RS-232
(3 провода: TxD, RxD, Gnd)
Связь с системой управления, выбор интерфейса используя DIP-переключатель
Порт данных RS-485 RS-485
(2 провода: линия A, линия B)
PUMP PORTS Оптически изолированные активные токовые петли Связь с ТРК по 2 проводам. К каждому из портов подключается отдельная ТРК. Установка значения тока в интерфейсе "токовая петля" производится при помощи DIP-переключателя соответствующего канала ТРК.
Порт программирования RS-232
(3 провода: TxD, RxD, Gnd)
Обновление прошивки платы преобразователя интерфейсов
